本篇文章想要为广大业主解决一直所困扰的问题：横梁是否可以打孔？如果可以打孔，打多大的孔？在什么部位打孔比较合理呢？ 带着这些问题，我们先了解一下横梁的结构吧！

横梁的结构

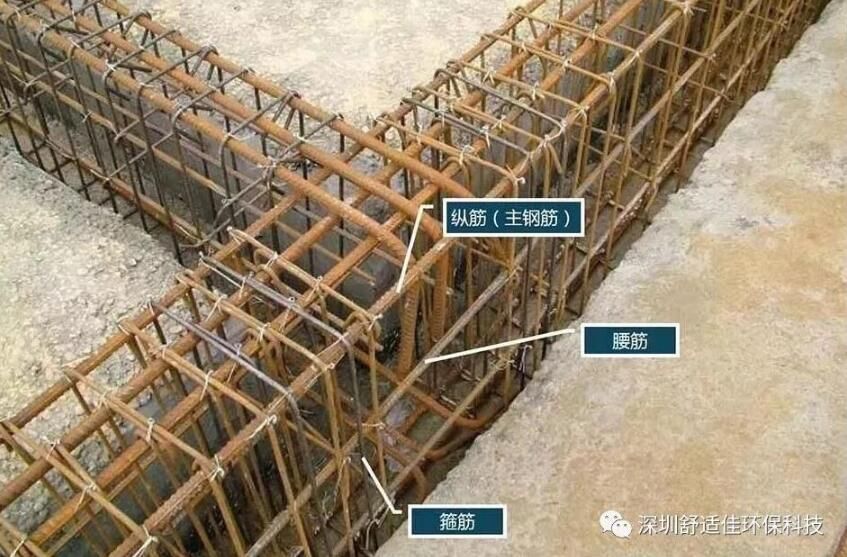

    横梁包含3种不同作用的钢筋，分别为纵筋（大家喜欢叫它主筋），箍筋和腰筋，如图：

如图2

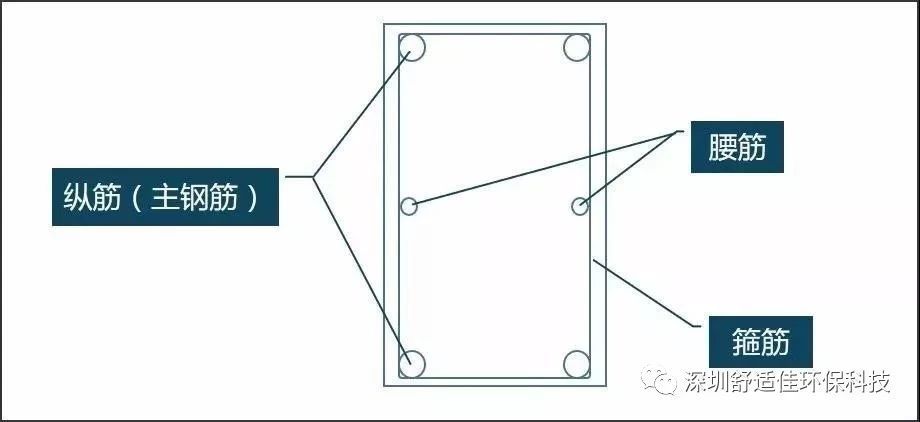

▲框架梁纵向剖面示意图

    图中可以看到3种钢筋直径大小是不一样的，那具体是多少呢？纵筋14-22mm，箍筋6-12mm，腰筋10-12mm.

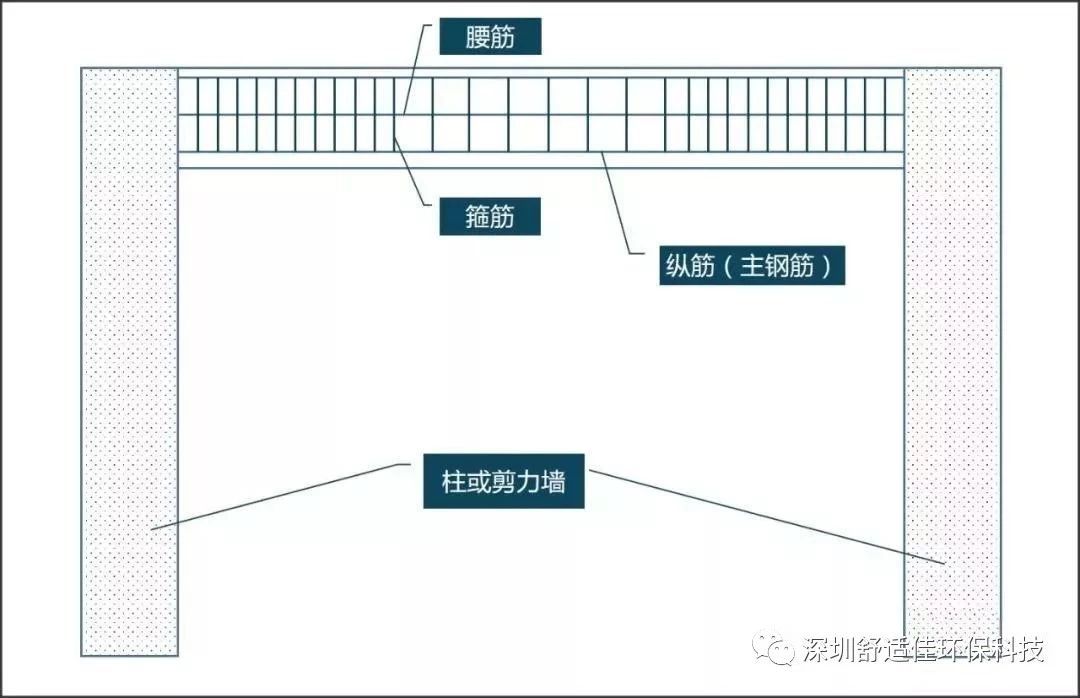

▲框架梁结构示意图

    横梁打孔的风险

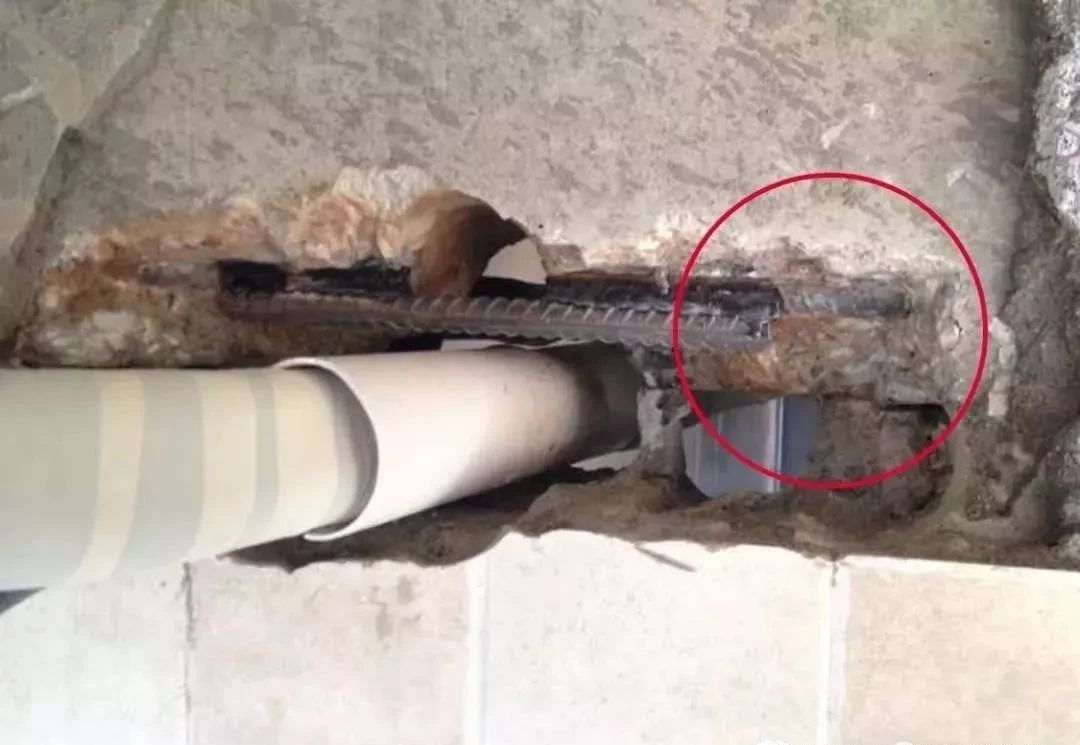

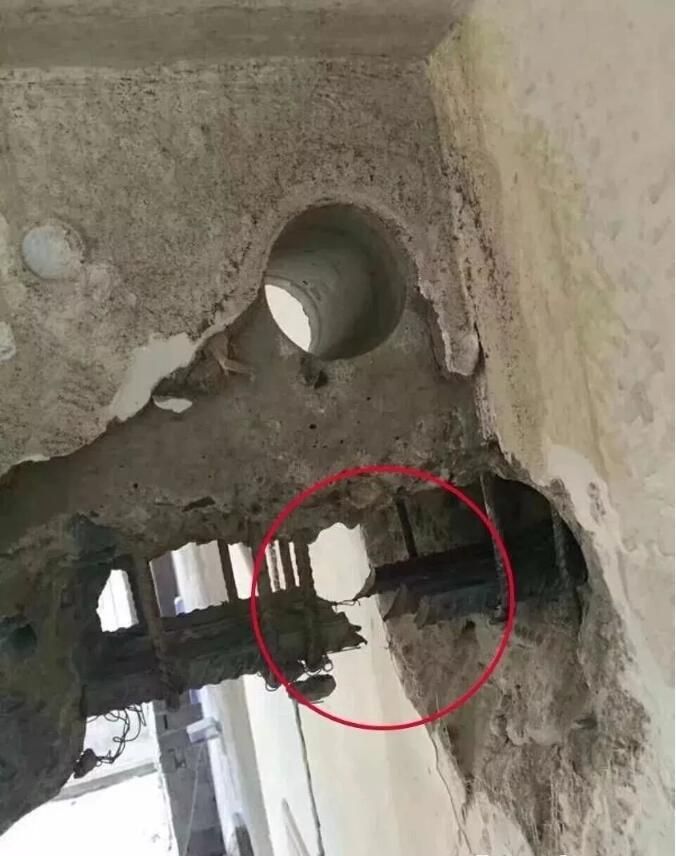

    接下来来看看实际空调安装过程中都出现了什么情况。

▲图片来源：微信群收录

    那么，如果在装修过程中打断了钢筋，会有什么风险呢？

    首先看一下纵筋、腰筋和箍筋三者重要程度排列：

    纵筋＞箍筋＞腰筋

    钢筋混凝土梁在受弯时，局部受压、局部受拉，混凝土承担压力，钢筋承担拉力，两者相互配合，缺一不可。那么如果在装修过程中打断主梁的纵筋（主筋），横梁承受的拉力就完全由混凝土来承担，那么抗震性能就会大大降低。

    钢筋，尤其是纵筋打断的风险性，与楼层高低有关。如果是低层房子打断了主梁纵筋，那么整个建筑的抗震能力将会如何，我们可想而知。

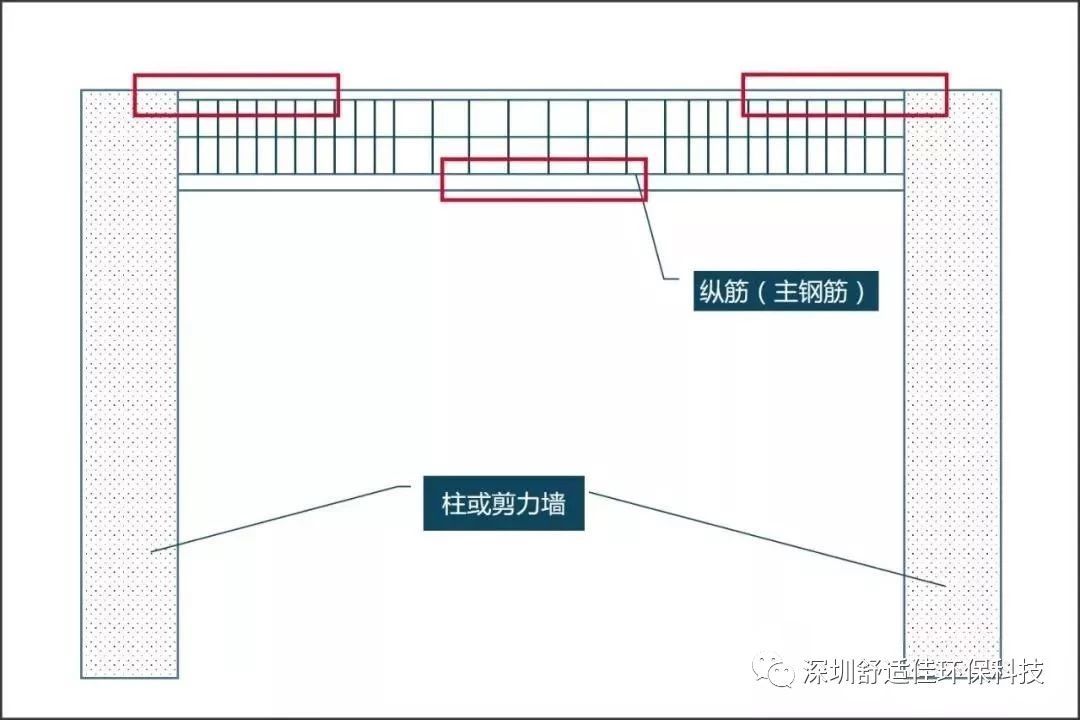

    图中所示的红框区域，是纵筋非常重要的受力区域，是绝对不能打断的！当然在实际打孔过程中是不太可能打断上面2个红框位置的纵筋的。具体原因我们下文会提到。

    空调新风吸尘等打孔——孔径

    在讲横梁结构之前，我们首先了解一个概念：框架梁（框架梁与非框架梁会关系到梁的具体结构）。

    框架梁（KL）是指两端与框架柱（KZ）相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。上面的梁结构示意图就是框架梁。那么，框架梁在钢筋结构上有什么特点呢？

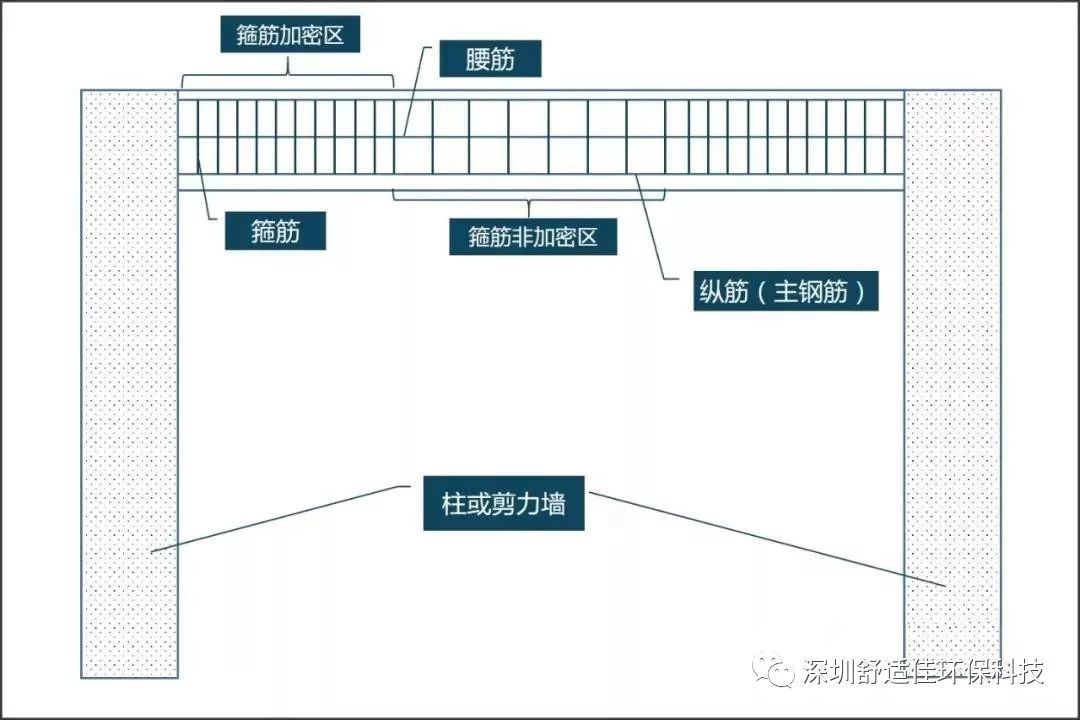

    我们可以看到，整条梁上的箍筋密集度是有区别的。箍筋密集的区域，就是箍筋加密区，而这个加密区的范围是：“抗震等级为一级时，加密区长度为2倍的梁高和500mm取大值，抗震等级为二~四级时，加密区长度为1.5倍的梁高和500mm取大值。”

    那有人就会问了：箍筋加密区和非加密区，箍筋间隔到底是多少呢？   在箍筋加密区的箍筋间隔一般是100mm，而在非加密区的箍筋间隔一般是200mm。

▲次梁结构示意图

    上图是构想的次梁结构示意图，一般来说，次梁的厚度不会超过450mm，所以没有腰筋，而它另外一个特点就是：没有箍筋加密区。整条梁的箍筋间隔一般都是200mm。因此在次梁上穿梁打孔难度就小了很多。

    空调铜管走管，一般是贴梁贴壁铺设，打孔位置一般都在梁根区域（支座附近），所以在打孔过程中要尤其注意对箍筋的探测。

    综上可得：框架梁孔径建议小于100mm，次梁孔径建议小于200mm。

    空调新风吸尘打孔——孔位

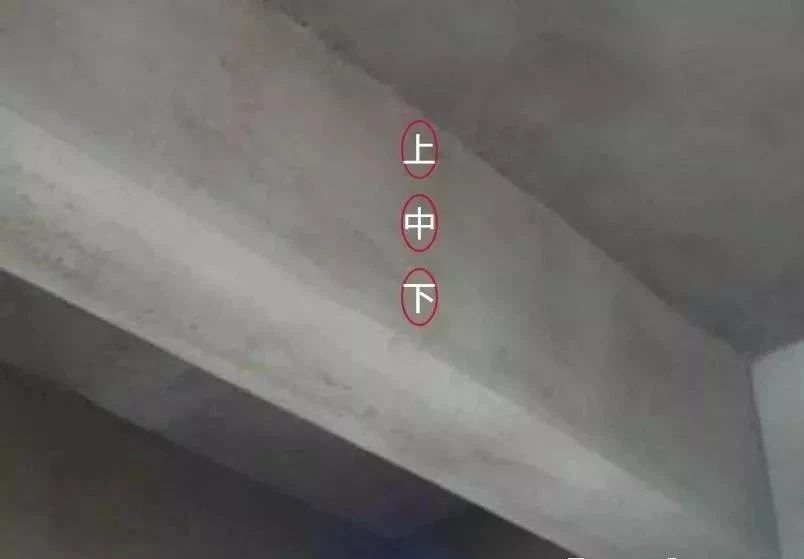

    我们所见的房屋横梁，是选择上、中、下里的什么位置呢？我们可能听到很多说法：“尽量打中间，不会打到主钢筋！”，“尽量打中间，不会打到主钢筋！”，关于梁下部，大家说法比较一致：不能打！实际上是不是这样的呢？

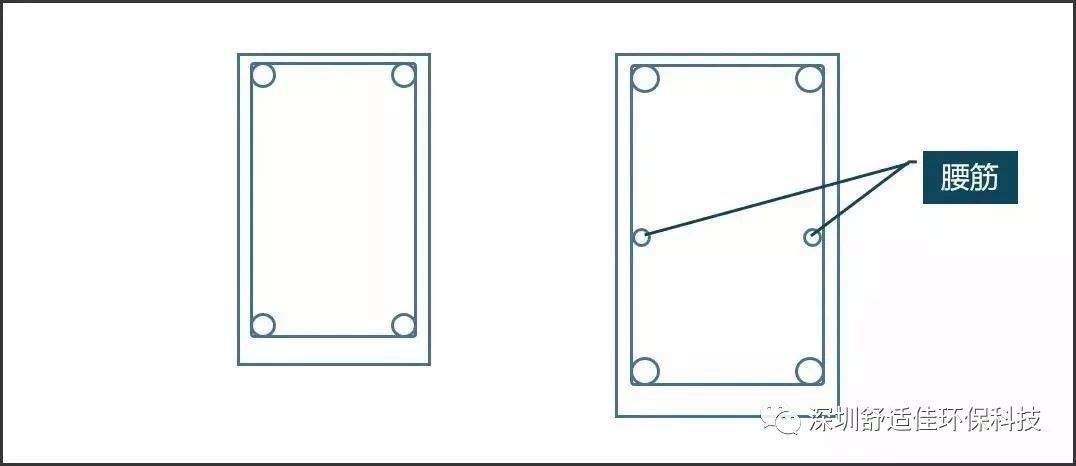

    前文提到过，住宅中的横梁，有些有腰筋，有些没有，当梁厚度超过450mm，就会设置腰筋。但是，梁厚度并不是我们实际看到的梁厚度。

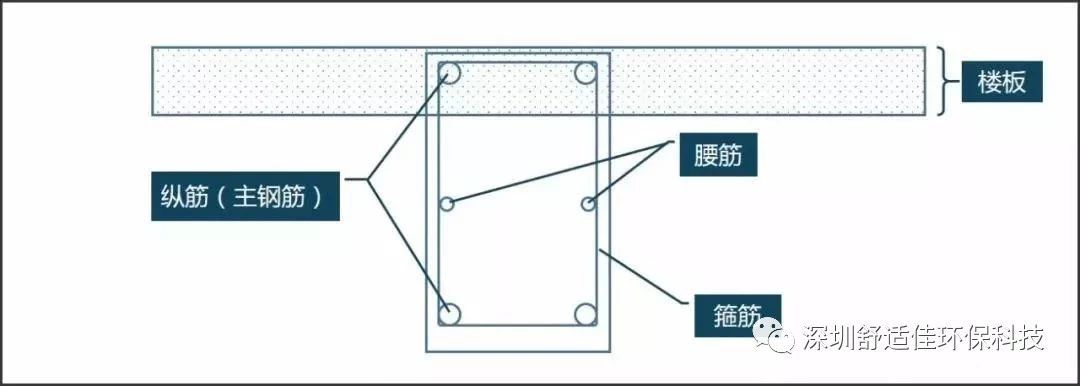

    就如上图所看到的，梁厚度是包括楼板的厚度的，梁与楼板是有部分重合的。这也就是前文提到的“为什么我们一般是不会打到上排主钢筋”的原因。所以，我们在现场测量的梁高，并不是梁的全部。

    那么问题来了，既然梁真实厚度无法测量，那我们通过什么来判断梁内部是否有腰筋呢？其中的关键就是：楼板厚度是否具备一定规格。

    根据国家建筑结构规定，楼板厚度范围为100-120mm。以450mm梁厚度为例，可视部分厚度范围为330-350mm。那么，实际测得梁厚度就可以350mm为标准来判断梁内部是否存在腰筋。即，实测梁厚度＞350mm，梁内部就存在腰筋，反之则没有。

    ①测得“梁厚”小于35cm（无腰筋）

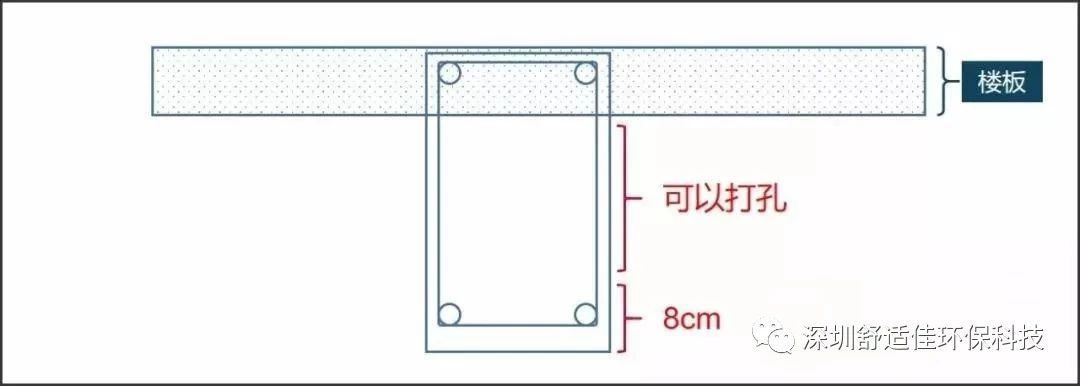

    针对这种横梁，我们打孔时只需要避开下排纵筋（主钢筋）即可，一般建议选择距离梁下部8cm以上都可以打孔，如下图。

    ②测得“梁厚”大于35cm（有腰筋）

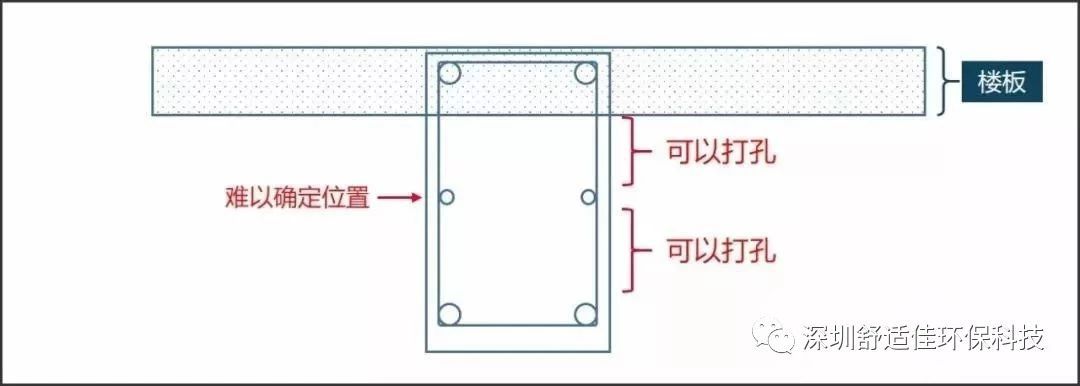

    理论上，我们可以选择腰筋与上下排纵筋的中间区域进行打孔，但是，我们在实际打孔时很难确定腰筋的具体位置，也就很难确定打孔位置。

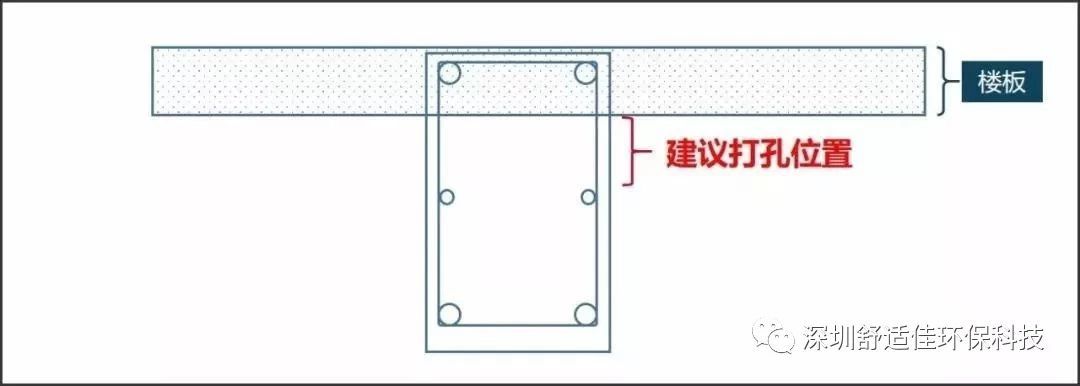

    面对这种情况，上部位置可以在贴近楼板处进行打孔；下部位置可以在贴近距离梁下沿8cm处进行打孔。而出于后果严重性考虑，即下部位置打孔有打断纵筋（主钢筋）的风险，而上部位置打孔只有打断腰筋的风险，所以我们建议尽量考虑上部位置打孔，如下图：
